电磁阀的结构
2025-03-10 10:29:01   预览次数:0

电磁阀主要由阀体、电磁线圈、阀芯等核心部分构成。阀体作为整个电磁阀的外壳,起到保护内部组件和引导流体流动的作用,其材质根据应用场景和流体性质有所不同,常见的有金属材质用于高压、高温或腐蚀性流体环境,塑料材质则适用于一些低压、非腐蚀性且对重量有要求的场合。

电磁线圈是电磁阀的动力来源。当电流通过电磁线圈时,会产生磁场,这个磁场是驱动阀芯动作的关键因素。电磁线圈通常由漆包线绕制而成,匝数、线径以及绕制方式等都会影响其产生磁场的强度和稳定性。

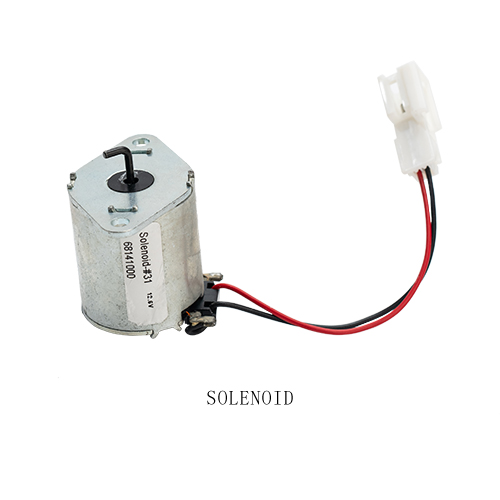

电磁阀

阀芯是控制流体通断和流量大小的核心部件,它位于阀体内部,在电磁力和弹簧力等的作用下在阀体内做轴向移动。阀芯的形状和尺寸根据不同的阀型和应用需求设计各异,常见的有柱塞式、先导式等。不同结构的阀芯决定了电磁阀的不同工作特性和应用范围。

电磁阀的工作原理

电磁阀基于电磁感应原理工作。当电磁线圈未通电时,阀芯在弹簧力的作用下保持在初始位置,此时电磁阀处于一种既定的通断状态。例如,常闭式电磁阀在断电时,阀芯堵住流体通道,流体无法通过。

当电磁线圈通电后,电流产生磁场,磁场对阀芯产生电磁力。这个电磁力克服弹簧力以及阀芯与阀体间的摩擦力等阻力,推动阀芯移动,改变阀芯的位置,从而实现流体通道的打开或关闭。对于常闭式电磁阀,通电后阀芯被吸起,流体通道打开,流体得以通过;而常开式电磁阀则相反,通电时阀芯动作关闭流体通道。

在一些先导式电磁阀中,工作原理更为复杂一些。先导式电磁阀通过主阀和先导阀协同工作,在电磁线圈通电时,先导阀先动作,改变主阀两端的压力差,进而驱动主阀芯动作,实现对大流量流体的控制。这种结构使得先导式电磁阀在控制较大口径管道流体时更为节能,广泛应用于工业自动化、暖通空调、给排水等诸多领域。

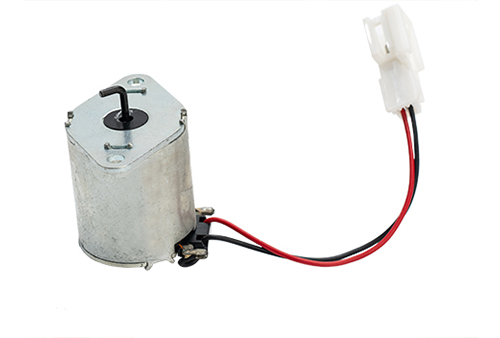

电磁阀
